ООО «МИДИЭНЕРГО» внедряет системы АСКУЭ в Минске и РБ на базе оборудования РАЗЛИЧНЫХ ПРОИЗВОДИТЕЛЕЙ, в т.ч. и ООО «Энергомера».

В 2019 году на заводе освоена новая линейка многофункциональных счетчиков: СЕ208BY (однофазный) и СЕ318BY (трехфазный), пришедшие на смену предыдущим моделям — СЕ102BY и СЕ301(303) соответственно. Согласно письму ГПО «Белэнерго» 36-16/487 от 05.09.2019г. новые типы счетчиков можно применять взамен предыдущих моделей без корректировки ранее разработанных проектов.

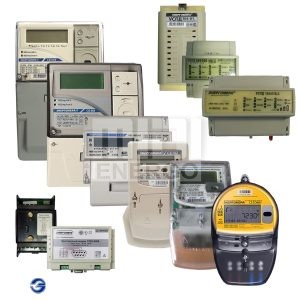

Электросчетчики «Энергомера» без сомнения можно назвать «народными» в Республике Беларусь. Данные счетчики широко применяются в мелкомоторном и жилом секторе, но также их можно встретить на промышленных предприятиях и подстанциях. Счетчики с беспроводными интерфейсами передачи данных активно применяются в многоквартирных жилых домах и частном секторе. Невысокая цена, надежность и функциональность, большой межповерочный интервал, а также полноценная сервисная поддержка делают счетчики данного производителя весьма сбалансированными и выгодными для покупки.СЧЁТЧИКИ ЭЛЕКТРОЭНЕРГИИ «ЭНЕРГОМЕРА» 1-ФАЗНЫЕ:
Счетчик электрический однофазный многотарифный CE102BY S6 предназначен для измерения активной электроэнергии в однофазных цепях переменного тока и организации ее учета по четырем тарифам с передачей накопленной информации через последовательный интерфейс RS-485.
Типовые исполнения:
СЕ102BY S6 145 AKV (230В, 5(60)А, RS-485)
СЕ102BY S6 148 AKV (230В, 10(100)А, RS-485)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE102BY S6»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б», «СЭМ-2.01», «СЭМ-3», «КУБ», «ЭКОМ-3000», «RTU-327», «УСПД-1500», «МУР-1001 RC, TSM», «Конус» и др. |
Класс точности по активной энергии по ГОСТ 31819.21-2012 | 1 |
Стартовый ток, мА | 10 или 20 |
Базовый ток Iб, А | 5 или 10 |
Максимальный ток Iмакс, А | 60 или 100 |
Номинальное напряжение Uном, В | 230 |
Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт) | 8 (1,1) |
Полная потребляемая мощность, потребляемая цепью тока, не более, В·А | 0,1 |
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 3200 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Время усреднения мощности профилей нагрузки, мин | 15, 30, 60 |
Глубина хранения профилей нагрузки, суток | 31, 62 или 124 |
Число тарифов | 4 |
Масса счетчика, кг, не более | 1,0 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 170х115х53; |
Средняя наработка до отказа, ч, не менее | 160000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE102BY S6 РЭ |
Карта заказа и габаритные размеры:
Счетчик электрический однофазный многотарифный CE102BY S7 предназначен для измерения активной электроэнергии в однофазных цепях переменного тока и установки в шкаф или щиток. Имеет широкий набор интерфейсов и дополнительных опций. Организация учета по тарифам (до 8-ми) с передачей накопленной информации по имеющимся интерфейсам.
Типовые исполнения:
СЕ102BY S7 145 JAKVZ (230В, 5(60)А, опто, RS-485)
СЕ102BY S7 145 JPKSVZ (230В, 5(60)А, опто, PLC, реле сигнализации)
СЕ102BY S7 145 JR1KSVZ(230В, 5(60)А, опто, радио, реле сигнализации)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE102BY S7»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б», «СЭМ-2.01», «СЭМ-3», «КУБ», «ЭКОМ-3000», «RTU-327», «УСПД-1500», «МУР-1001 RC, TSM», «Конус» и др. |
Класс точности по активной энергиипо ГОСТ 31819.21-2012 | 1 |
Стартовый ток, мА | 10 или 20 |
Базовый ток Iб, А | 5 или 10 |
Максимальный ток Iмакс, А | 60 или 100 |
Номинальное напряжение Uном, В | 230 |
Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт) | 2,0 (1,5) c интерфейсом RS-485 4,2 (2,3) с PLC-интерфейсом 2,5 (2,1) с радиоканалом |
Полная потребляемая мощность, потребляемая цепью тока, не более, В·А | 0,1 |
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 3200 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Время усреднения мощности профилей нагрузки, мин | 15, 30, 60 |
Глубина хранения профилей нагрузки, суток | 31,62 или 124 |
Число тарифов | 8 |
Масса счетчика, кг, не более | 1,0 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 200х122х73; |
Средняя наработка до отказа, ч, не менее | 160000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE102BY S7 РЭ |
Карта заказа и габаритные размеры:
Счетчик электрической энергии однофазный многофункциональный CE208BY S7 предназначен для измерения активной и реактивной энергии в прямом (потребляемой) и обратном (генерируемой) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Возможно наличие двух измерительных элементов (по «фазе» и «нулю»). Передача накопленной информации по имеющимся интерфейсам. Предназначен для установки в шкаф или щиток.
Типовые исполнения:
CE208BY S7 145.1.JPR.UKVFLZ (5(60)A, один измеритель, опто, радио, PLC)
CE208BY S7 145.2.JPR.UKVFLZ (5(60)A, два измерителя, опто, радио, PLC)
CE208BY S7 145.1.JR.UKVFLZ (5(60)A, один измеритель, опто, радио)
CE208BY S7 145.2.JR.UKVFLZ (5(60)A, два измерителя, опто, радио)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE208BY S7»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б», «СЭМ-3», «КУБ» |
Класс точности по активной энергии — по ГОСТ 31819.21-2012 — по ТУ BY 690329298.008-2013 | 1 0,5 |
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 | 1 или 2 |
Стартовый ток | 0,002·Iб |
Базовый ток Iб, А | 5 |
Максимальный ток Iмакс, А | 60, 80, 100 |
Номинальное напряжение Uном, В | 230 |
Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт) | 3,5 (2,0) |
Полная потребляемая мощность, потребляемая цепью тока, не более, В·А | 0,2 |
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 4800 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 6144 |
Число тарифов | 8 |
Масса счетчика, кг, не более | 2,0 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 200х122х73; |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE208BY S7 РЭ |
Карта заказа и габаритные размеры:
Счетчик электрической энергии однофазный многофункциональный CE208BY S51 предназначен для измерения активной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Возможно наличие двух измерительных элементов (по «фазе» и «нулю»). Передача накопленной информации по имеющимся интерфейсам. Предназначен для установки в шкаф или щиток.
Типовые исполнения:
CE208BY S51.145.1.JR.UKVFLZ (230В, 5(60)А, опто, радио)
CE208BY S51.145.1.JR.QUKVFLZ (230В, 5(60)А, опто, радио, управление нагрузкой)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE208BY S51»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б», «СЭМ-3», «КУБ» |
Класс точности по активной энергии — по ГОСТ 31819.21-2012 — по ТУ BY 690329298.008-2013 | 1 0,5 |
Стартовый ток | 0,002·Iб |
Базовый ток Iб, А | 5 |
Максимальный ток Iмакс, А | 60, 80, 100 |
Номинальное напряжение Uном, В | 230 |
Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт) | 2,0 (0,7) с радиоканалом 3,0 (2,0) с PLC интерфейсом |
Полная потребляемая мощность, потребляемая цепью тока, не более, В·А | 0,2 |
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 4800 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 6144 |
Число тарифов | 8 |
Масса счетчика, кг, не более | 2,0 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 200х122х116; |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE208BY S51 РЭ |
Карта заказа и габаритные размеры:
Счетчик электрической энергии однофазный многофункциональный CE208BY S53 предназначен для измерения активной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Возможно наличие двух измерительных элементов (по «фазе» и «нулю»). Передача накопленной информации по имеющимся интерфейсам. Предназначен для установки в шкаф или щиток.
Типовые исполнения:
CE208BY S53.145.1.JR.UKVFLZ (230В, 5(60)А, опто, радио)
CE208BY S53.145.1.JR.QUKVFLZ (230В, 5(60)А, опто, радио, управление нагрузкой)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE208BY S53»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б», «СЭМ-3», «КУБ» |
Класс точности по активной энергии — по ГОСТ 31819.21-2012 — по ТУ BY 690329298.008-2013 | 1 0,5 |
Стартовый ток | 0,002·Iб |
Базовый ток Iб, А | 5 |
Максимальный ток Iмакс, А | 60, 80, 100 |
Номинальное напряжение Uном, В | 230 |
Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт) | 2,0 (1,0) c интерфейсом RS485 2,0 (0,7) с радиоканалом |
Полная потребляемая мощность, потребляемая цепью тока, не более, В·А | 0,2 |
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 4800 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 6144 |
Число тарифов | 8 |
Масса счетчика, кг, не более | 2,0 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 200х122х73; |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE208BY S53 РЭ |
Карта заказа и габаритные размеры:
Счетчик электрической энергии однофазный многофункциональный CE208BY С1 (сплит-счетчик) предназначен для измерения активной и реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Возможно наличие двух измерительных элементов (по «фазе» и «нулю»). Передача накопленной информации по имеющимся интерфейсам. Предназначен для установки на опору.
Типовые исполнения:
СЕ208BY С1.146.2.JR.QUKVFZ (5(60)А, два измерителя, опто, радио)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE208BY C1»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б» |
Класс точности по активной энергии по ГОСТ 31819.21-2012 | 1 |
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 | 1 или 2 |
Стартовый ток | 0,002·Iб |
Базовый ток Iб, А | 5 |
Максимальный ток Iмакс, А | 60, 80, 100 |
Номинальное напряжение Uном, В | 230 |
Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт) | 3,0 (1,0) с радиоканалом |
Полная потребляемая мощность, потребляемая цепью тока, не более, В·А | 0,2 |
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 4800 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 12888 |
Число тарифов | 8 |
Масса счетчика, кг, не более | 2,0 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 230х160х80; |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP64, категория 2 |
Руководство по эксплуатации | CE208BY C1 РЭ |
Карта заказа и габаритные размеры:
СЧЁТЧИКИ ЭЛЕКТРОЭНЕРГИИ «ЭНЕРГОМЕРА» 3-ФАЗНЫЕ:
Счетчик активной электрической энергии трехфазный CE301BY S31 предназначен для установки в шкаф или щиток. Измерение и учет активной электрической энергии в трехфазных цепях переменного тока. Измерение активной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока. Организация многотарифного учета электроэнергии на бытовых и промышленных объектах.
Типовые исполнения:
CE301BY S31 146 JAVZ (230В, 5(100)А, опто, RS-485)
CE301BY S31 146 JPQVZ (230В, 5(100)А, опто, PLC, реле управления)
CE301BY S31 146 JR1QVZ (230В, 5(100)А, опто, радио, реле управления)
CE301BY S31 043 JAVZ (230В, 5(10)А, опто, RS-485)
CE301BY S31 043 JPVZ (230В, 5(10)А, опто, PLC)
CE301BY S31 043 JR1VZ (230В, 5(10)А, опто, радио)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE301BY S31»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б», «СЭМ-2.01», «СЭМ-3», «КУБ», «ЭКОМ-3000», «RTU-327», «УСПД-1500», «МУР-1001 RC, TSM», «Конус» и др. |
Класс точности по активной энергии — по ГОСТ 31819.21-2012 — по ГОСТ 31819.22-2012 | 1 0,5S |
Стартовый ток: — непосредственное включение, класс точности 1 — через трансформаторы тока, класс точности 0,5S | 0,004·Iб 0,001·Iномин |
Базовый ток Iб, А (для счетчиков непосредственного включения) | 5 |
Номинальный ток Iномин, А (для счетчиков трансформаторного включения) | 5 |
Максимальный ток Iмакс, А | 10, 100 |
Номинальное напряжение Uном, В | 3х230/400 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Полная и активная потребляемая мощность для каждой цепи напряжения, не более, В·А (Вт) | 2,0 (0,8) c RS-485 2,5 (1,5) с радиоканалом 6,0 (2,2) с PLC-интерфейсом |
Полная потребляемая мощность каждой цепью тока, не более, В·А | 0,1 |
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 450 до 8000 |
Интервалы усреднения значений мощности или значений энергии, мин | 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, суток | не менее 128 |
Число тарифов | 4 |
Масса счетчика, кг, не более | 1,5 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 211х175х72; |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE301BY S31 РЭ |
Карта заказа и габаритные размеры:
Счетчик активной и реактивной электрической энергии трехфазный CE303BY S31 предназначен для измерения активной электрической и реактивной энергии, активной и реактивной мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока, углов, коэффициентов мощности и частоты сети. Счетчики могут применяться как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии. Организация многотарифного учета электроэнергии на бытовых и промышленных объектах.
Типовые исполнения
CE303BY S31 746 JAYVZ (230В, 5(100)А, опто, RS-485)
CE303BY S31 746 JPYVZ (230В, 5(100)А, опто, PLC)
CE303BY S31 503 JAYVZ (57,7В, 5(10)А, опто, RS-485)
CE303BY S31 543 JAYVZ (230В, 5(10)А, опто, RS-485)
CE303BY S31 543 JPYVZ (230В, 5(10)А, опто, PLC)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE303BY S31»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б», «СЭМ-2.01», «СЭМ-3», «КУБ», «ЭКОМ-3000», «RTU-327», «УСПД-1500», «МУР-1001 RC, TSM», «Конус» и др. |
Класс точности по активной энергии — по ГОСТ 31819.21-2012 — по ГОСТ 31819.22-2012 | 1 0,5S |
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 | 0,5 или 1 |
Стартовый ток: — непосредственное включение, класс точности 1 — через трансформаторы тока, класс точности 0,5S | 0,004·Iб 0,001·Iномин |
Базовый ток Iб, А (для счетчиков непосредственного включения) | 5 |
Номинальный ток Iномин, А (для счетчиков трансформаторного включения) | 5 |
Максимальный ток Iмакс, А | 10, 100 |
Номинальное напряжение Uном, В | 3х230/400 или 3х57,7/100 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Полная и активная потребляемая мощность для каждой цепи напряжения, не более, В·А (Вт) | 9,0 (1,5) |
Полная потребляемая мощность каждой цепью тока, не более, В·А | 0,2 |
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 450 до 8000 |
Интервалы усреднения значений мощности или значений энергии, мин | 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, суток | не менее 128 |
Число тарифов | 4 |
Масса счетчика, кг, не более | 1,5 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 211х175х72; |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE303BY S31 РЭ |
Карта заказа и габаритные размеры:
Счетчик активной и реактивной электрической энергии трехфазный CE318BY R32 предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Типовые исполнения
CE318BY R32.146.JA.UVFL (230В, 5(100)А, опто, RS-485)
CE318BY R32.146.JR.UVFL (230В, 5(100)А, опто, радио)
CE318BY R32.043.JA.UVFL (230В, 5(10)А, опто, RS-485)
CE318BY R32.043.JR.UVFL (230В, 5(10)А, опто, радио)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE318BY R32»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б», «СЭМ-3», «КУБ» |
Класс точности по активной энергии — по ГОСТ 31819.21-2012 — по ГОСТ 31819.22-2012 | 1 0,5S |
Стартовый ток: — непосредственное включение, класс точности 1 — через трансформаторы тока, класс точности 0,5S | 0,002·Iб 0,001·Iномин |
Базовый ток Iб, А (для счетчиков непосредственного включения) | 5 |
Номинальный ток Iномин, А (для счетчиков трансформаторного включения) | 5 |
Максимальный ток Iмакс, А | 10, 100 |
Номинальное напряжение Uном, В | 3х230/400 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Полная и активная потребляемая мощность для каждой цепи напряжения, не более, В·А (Вт) | 2,5 (0,9) с радиоканалом 2,5 (0,7) с RS485 |
Полная потребляемая мощность каждой цепью тока, не более, В·А | 0,2 |
Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 8000 |
Интервалы усреднения значений мощности или значений энергии, мин | 1, 3, 5, 10, 15, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, значений, не менее | 6144 (для счетчиков трансформаторного включения) 12288 (для счетчиков прямого включения) |
Число тарифов | 8 |
Масса счетчика, кг, не более | 0,8 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 170х142х53; |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE318BY R32 РЭ |
Карта заказа и габаритные размеры:
Счетчик активной и реактивной электрической энергии трехфазный CE318BY S31 предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Типовые исполнения:
CE318BY S31.146.JPR.UVFL (230В, 5(100)А, опто, PLC, радио)
CE318BY S31.146.JR.QUVFL (230В, 5(100)А, опто, радио, реле управления)
CE318BY S31.146.JPR.QUVFL (230В, 5(100)А, опто, PLC, радио, реле управления)
СЕ318BY S31 643.JА.UYVFL (230В, 5(10)А, опто, RS-485)
СЕ318BY S31 603.JА.UYVFL (57,7В, 5(10)А, опто, RS-485)
СЕ318BY S31 746.JPR.QUYVFL(230В, 5(100), опто, PLC, радио, реле управления)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE318BY S31»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б», «СЭМ-3», «КУБ» |
Класс точности по активной энергии -по ГОСТ 31819.21-2012 -по ГОСТ 31819.22-2012 | 1 0,5S |
Класс точности по реактивной энергии -по ГОСТ 31819.23-2012 -по ТУ BY 690329298.010-2016 | 1 0,5 |
Стартовый ток: -для счетчиков класса точности 0,5S/0,5 -для счетчиков класса точности 1/1 | 0,001· Iномин 0,002· Iб |
Базовый ток Iб, А (для счетчиков непосредственного включения) | 5 |
Номинальный ток Iномин, А (для счетчиков трансформаторного включения) | 5 |
Максимальный ток Iмакс, А | 10, 80, 100 |
Номинальное напряжение Uном, В | 3?230/400, 3?57,7/100 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Полная и активная потребляемая мощность для каждой цепи напряжения, не более В·А (Вт) | 2,5 (0,9) с радиоканалом 9,0 (2,0) с PLC интерфейсом |
Полная потребляемая мощность каждой цепью тока,не более В·А | 0,2 |
Диапазон температур окружающего воздуха,соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 8000 |
Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 12288 |
Число тарифов | 8 |
Масса счетчика, кг, не более | 1,2 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 211х175х72 |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE318BY S31 РЭ |
Карта заказа и габаритные размеры:
Счетчик активной и реактивной электрической энергии трехфазный CE318BY S35 предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Типовые исполнения:
CE318BY S35.146.JPR.UVFL (230В, 5(100)А, опто ,PLC, радио)
CE318BY S35.149.JPR.QUVFL (230В, 5(80)А, опто ,PLC, радио, реле управления)
CE318BY S35.746.JPR.UYVFL (230В, 5(100)А, опто,PLC, радио)
CE318BY S35.043.JPR.UVFL (230В, 5(10)А, опто ,PLC, радио)
CE318BY S35.643.JPR.UVFL (230В, 5(10)А, опто,PLC, радио)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE318BY S35»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б» |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Класс точности по активной энергии -по ГОСТ 31819.21-2012 -по ГОСТ 31819.22-2012 | 1 0,5S |
Класс точности по реактивной энергии -по ГОСТ 31819.23-2012 -по ТУ BY 690329298.010-2016 | 1 0,5 |
Стартовый ток: -для счетчиков класса точности 0,5S/0,5 -для счетчиков класса точности 1/1 | 0,001· Iномин 0,002· Iб |
Базовый ток Iб, А (для счетчиков непосредственного включения) | 5 |
Номинальный ток Iномин, А (для счетчиков трансформаторного включения) | 5 |
Максимальный ток Iмакс, А | 10, 80, 100 |
Номинальное напряжение Uном, В | 3?230/400 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Полная и активная потребляемая мощность для каждой цепи напряжения, не более В·А (Вт) | 3,5 (2,0) с радиоканалом 3,5 (2,9) с PLC интерфейсом |
Полная потребляемая мощность каждой цепью тока,не более В·А | 0,2 |
Диапазон температур окружающего воздуха,соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 8000 |
Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 6144 |
Число тарифов | 8 |
Масса счетчика, кг, не более | 2,0 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 235х173х85 |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE318BY S35 РЭ |
Карта заказа и габаритные размеры:
Счетчик активной и реактивной электрической энергии трехфазный CE318BY S37 предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Типовые исполнения:
CE318BY S37.146.JAPRG.QUVFL (230В, 5(100)А, опто, RS485, PLC, радио, GSM/GPRS)
CE318BY S37.746.JAPRG.QUYVFL (230В, 5(100)А, опто, RS485, PLC, радио, GSM/GPRS)
CE318BY S37.043. JAPRG.UVFL (230В, 5(10)А, опто, RS485, PLC, радио, GSM/GPRS)
CE318BY S37.643. JAPRG.UYVFL (230В, 5(10)А, опто, RS485, PLC, радио, GSM/GPRS)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE318BY S37»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б» |
Класс точности по активной энергии -по ГОСТ 31819.21-2012 -по ГОСТ 31819.22-2012 | 1 0,5S |
Класс точности по реактивной энергии -по ГОСТ 31819.23-2012 -по ТУ BY 690329298.010-2016 | 1 0,5 |
Стартовый ток: -для счетчиков класса точности 0,5S/0,5 -для счетчиков класса точности 1/1 | 0,001· Iномин 0,002· Iб |
Базовый ток Iб, А (для счетчиков непосредственного включения) | 5 |
Номинальный ток Iномин, А (для счетчиков трансформаторного включения) | 5 |
Максимальный ток Iмакс, А | 10, 80, 100 |
Номинальное напряжение Uном, В | 3?230/400 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Полная и активная потребляемая мощность для каждой цепи напряжения, не более В·А (Вт) | 9,0(4,0) |
Полная потребляемая мощность каждой цепью тока,не более В·А | 0,2 |
Диапазон температур окружающего воздуха,соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 8000 |
Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 12288 |
Число тарифов | 8 |
Масса счетчика, кг, не более | 1,7 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 241х176х77 |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP51, категория 2 |
Руководство по эксплуатации | CE318BY S37 РЭ |
Карта заказа и габаритные размеры:
Счетчик активной и реактивной электрической энергии трехфазный CE318BY C3 (сплит-счетчик) предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Типовые исполнения:
CE318BY C3.146.JR.QUVF (230В, 5(100)А, опто, радио, реле управления)
CE318BY C3.746.JR.QUYVF (230В, 5(100)А, опто, радио, реле управления)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОФАЗНОГО ЭЛЕКТРОСЧЕТЧИКА «ЭНЕРГОМЕРА CE318BY C3»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Поддержка в УСПД | «УСПД 164-01Б» |
Класс точности по активной энергии по ГОСТ 31819.21-2012 | 1 |
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 | 1 |
Стартовый ток | 0,002· Iб |
Базовый ток Iб, А (для счетчиков непосредственного включения) | 5 |
Номинальный ток Iномин, А (для счетчиков трансформаторного включения) | 5 |
Максимальный ток Iмакс, А | 80, 100 |
Номинальное напряжение Uном, В | 3?230/400 |
Рабочий диапазон частоты измерительной сети счетчика, Гц | от 47,5 до 52,5 |
Полная и активная потребляемая мощность для каждой цепи напряжения, не более В·А (Вт) | 3,0 (1,1) |
Полная потребляемая мощность каждой цепью тока,не более В·А | 0,2 |
Диапазон температур окружающего воздуха,соответствующий нормальным условиям, °С | от 21 до 25 |
Диапазон рабочих температур окружающего воздуха для счетчика, °С | от минус 40 до 70 |
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) | от 800 до 8000 |
Интервалы усреднения значений мощности или значений энергии, мин | от 1, 3, 5, 10, 15, 30, 60 |
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее | 12288 |
Число тарифов | 8 |
Масса счетчика, кг, не более | 2,1 |
Габаритные размеры корпуса (длина х ширина х глубина), мм, не более | 275х189х81 |
Средняя наработка до отказа, ч, не менее | 220000 |
Средний срок службы, лет, не менее | 30 |
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 | II |
Степень защитной оболочки по ГОСТ 14254-2015 | IP64, категория 2 |
Руководство по эксплуатации | CE318BY C3 РЭ |
Карта заказа и габаритные размеры:
УСПД И МОДЕМЫ:

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ УСПД осуществляет в автоматическом режиме с задаваемой периодичностью:
- сбор и хранение текущих показаний по 4 тарифам и суммарных, глубина не менее 1 суток;
- сбор и хранение показаний на конец суток по тарифам и суммарных 64 суток;
- сбор и хранение показаний на конец месяца по тарифам и суммарных 13 месяцев;
- вычисление и хранение накоплений энергии по группам учета 32 суток (для получасовых интервалов усреднения);
- сбор и хранение срезов мощности по каналам;
- сбор и хранение срезов энергии 25-го часа при переходе на зимнее время;
- сбор и хранение журнала замены счетчиков;
- ведение журналов событий УСПД;
- ведение статистики последних опросов каналов учета с глубиной 3 месяца;
- ведение статусов данных;
- ведение текущего времени и календаря с разрешением / запрещением автоматического перехода на зимнее /летнее время.
- текущие время и дата;
- величина суточной коррекции часов УСПД;
- разрешение перехода на зимнее \ летнее время;
- пароли на запись (пароли трех уровней до 20 символов с блокированием записи на 24 часа при трехкратном неверном наборе) ;
- разрешение автоматической корректировки времени;
- величина допустимого расхождения времени, при котором не требуется корректировка;
- количество попыток опроса каналов учета;
- настройки содержания запроса, периода и приоритета запроса каждого параметра;
- настройка сигнализирующих действий;
- полные тарифные расписания счетчиков;
- даты смены расписаний;
- информация по каналам учета;
- информация по группам учета;
- настройки для выполнения однократных действий;
- прямой доступ к счетчикам по протоколам счетчиков через УСПД.
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Количество счетчиков, подключаемых к устройству по цифровым интерфейсам RS-485 | до 640 (4 канала по 160 счетчиков) |
Количество счетчиков, подключаемых к устройству через преобразователи интерфейсов | до 2048 |
Количество каналов связи с верхним уровнем АСКУЭ: | 1 GSM/GPRS, 1 USB, 1 Ethernet |
Количество входных каналов управления с общим проводом и сопротивлением между входами 1,5 кОм ±5% | 2 |
Количество выходных каналов управления внешними устройствами с номинальным напряжением коммутации переменного или постоянного тока 230В и максимальным током коммутации 0,2А | 1 |
Номинальное напряжение питания переменного тока с частотой (50±1)Гц, В | 230 |
Расширенный диапазон напряжения питания переменного тока, В | от 120 до 264,5 |
Выходное напряжение встроенного источника питания, В | от 11,0 до 12,5 |
Выходной ток встроенного источника питания, мА, не менее | 140 |
Пределы основной абсолютной погрешности суточного хода встроенных часов в нормальных условиях, с, не более | ±3,0 |
Пределы допускаемой дополнительной погрешности суточного хода встроенных часов при изменении температуры окружающей среды от (20±5)?С до предельных значений рабочих условий на 1?С, с, не более | ±0,3 |
Диапазон автоподстройки суточного хода часов, с, не менее | ±5,5 |
Периодичность автоматической синхронизации времени устройства и подключенных счетчиков, сут. | 1 |
Сохранение хода часов и ведение календаря при отключении напряжения питания, лет, не менее | 8 |
Сохранение архива данных, лет, не менее | 10 |
Количество групп учета | до 32 |
Количество балансных схем | до 16 |
Периоды автоматического опроса счетчиков электрической энергии | 15, 30, 60 мин; 1, 2, 4, 8 ч; 1 сут; 1 мес |
Время установления рабочего режима, мин, не более | 3 |
Время непрерывной работы, ч | Не ограничено |
Потребляемая мощность, Вт, не более | 6 |
Габаритные размеры, мм, не более: | 110 х 89 х 73 |
Степень защиты оболочки по ГОСТ 14254-96 | IP 50, категория 2 |
Масса, кг, не более | 1,0 |
Класс оборудования по степени защиты от поражения электрическим током по СТБ МЭК 60950-1-2003 | II |
Климатические условия при эксплуатации: — температура окружающего воздуха, ?C — относительная влажность, % — атмосферное давление, кПа | от минус 30 до плюс 50?С 95% при температуре 30?С от 84,0 до 106,7 |
Климатические условия при транспортировании: — температура окружающего воздуха, ?C — относительная влажность, % — атмосферное давление, кПа | от минус 50 до плюс 50?С 95% при температуре 30?С от 84,0 до 106,7 |
Руководство по эксплуатации | УСПД164-01Б-1 РЭ |
Габаритные размеры:

Устройство сбора и передачи данных УСПД 164-01Б-3, разработанное совместно с компанией «Неро Электроникс» предназначено для измерения и синхронизации часов приборов коммерческого учета в автоматизированных системах комплексного учета энергоресурсов, а так же сбора, обработки, хранения и передачи данных коммерческого учета на верхний уровень АСКУЭ.
Устройство сбора и передачи данных (УСПД) используется в качестве концентратора, на который умные счетчики отправляют свои показания. Одно УСПД может собирать данные с нескольких многоквартирных домов с общим количеством счетчиков – свыше 1000. Затем оно передает данные на удаленный сервер ресурсосбытовой организации по Ethernet или GRPS/3G/LTE связи.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
УСПД осуществляет в автоматическом режиме с задаваемой периодичностью:
- сбор и хранение текущих показаний по 8 тарифам и суммарных, глубина не менее 1 суток;
- сбор и хранение показаний на конец суток по тарифам и суммарных 64 суток;
- сбор и хранение показаний на конец месяца по тарифам и суммарных 16 месяцев;
- вычисление и хранение накоплений энергии по группам учета 10 суток (для получасовых интервалов усреднения);
- ведение журналов событий УСПД;
- ведение статистики последних опросов каналов учета с глубиной 3 месяца;
- ведение статусов данных;
- ведение текущего времени и календаря с разрешением / запрещением автоматического перехода на зимнее /летнее время.
УСПД позволяет задать или выдать данные или выполнить действия:
- текущие время и дата;
- величина суточной коррекции часов УСПД;
- разрешение перехода на зимнее \ летнее время;
- пароли на запись (пароли трех уровней до 20 символов с блокированием записи на 24 часа при трехкратном неверном наборе) ;
- разрешение автоматической корректировки времени;
- количество попыток опроса каналов учета;
- настройки содержания запроса, периода и приоритета запроса каждого параметра;
- настройка сигнализирующих действий;
- полные тарифные расписания счетчиков;
- даты смены расписаний;
- информация по каналам и группам учета;
- настройки для выполнения однократных действий;
- прямой доступ к счетчикам по протоколам счетчиков через УСПД.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «УСПД164-01Б-3»:
Наименование характеристики | Значение параметра |
ООО «МИДИЭНЕРГО»: пуско-наладка АСКУЭ | Да |
Количество счетчиков, подключаемых к устройству по цифровым интерфейсам RS-485 | до 320 (2 канала по 160 счетчиков) |
Количество приборов коммерческого учета, подключаемых к УСПД | 1000 |
Количество каналов связи с верхним уровнем АСКУЭ: | 2 GSM/WCDMA/LTE/, 1 USB, 1 Ethernet, 1WiFi |
Номинальное напряжение питания переменного тока с частотой (50±1)Гц, В | 230 |
Расширенный диапазон напряжения питания переменного тока, В | от 120 до 264,5 |
Пределы основной абсолютной погрешности суточного хода встроенных часов в нормальных условиях, с, не более | ±3,0 |
Пределы допускаемой дополнительной погрешности суточного хода встроенных часов при изменении температуры окружающей среды от (20±5)ºС до предельных значений рабочих условий на 1ºС, с, не более | ±0,2 |
Сохранение хода часов и ведение календаря при отключении напряжения питания, лет, не менее | 10 |
Сохранение архива данных, лет, не менее | 10 |
Периоды автоматического опроса счетчиков электрической энергии | 15, 30, 60 мин; 1, 2, 4, 8 ч; 1 сут; 1 мес |
Время установления рабочего режима, мин, не более | 5 |
Потребляемая мощность, Вт, не более | 10 |
Габаритные размеры, мм, не более: | 241 х 176 х 77 |
Степень защиты оболочки по ГОСТ 14254-96 | IP 50, категория 2 |
Масса, кг, не более | 1,5 |
Класс оборудования по степени защиты от поражения электрическим током по СТБ МЭК 60950-1-2003 | II |
Климатические условия при эксплуатации: — температура окружающего воздуха, ºC — относительная влажность, % — атмосферное давление, кПа | от минус 30 до плюс 50ºС 95% при температуре 30ºС от 84,0 до 106,7 |
Климатические условия при транспортировании: — температура окружающего воздуха, ºC — относительная влажность, % — атмосферное давление, кПа | от минус 50 до плюс 50ºС 95% при температуре 30ºС от 84,0 до 106,7 |
Руководство по эксплуатации | УСПД164-01Б-3 РЭ |
Габаритные размеры:
Устройство сбора и передачи данных УСПД СЕ805М, в т.ч. конструктивных исполнений «В», «Е» предназначены для обработки, хранения и передачи полученной информации на верхний уровень систем АСКУЭ, а также для управления и контроля состояния объекта автоматизации.
Область применения УСПД – энергообъекты розничного рынка электроэнергии, учет энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливается на подстанциях, в распределительных щитах промышленных предприятий, жилых и офисных зданий
Основными функциями УСПД являются:
- сбор данных и диагностической информации с СЦИ;
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы;
- измерение текущего времени;
- контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
- управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);
- управление нагрузкой счетчиков с цифровым интерфейсом;
- обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы;
- передача данных в различные комплексы программно-технических средств для их дальнейшей обработки и хранения.
Показатели | УСПД CE805M B/E | УСПД CE805M |
Номинальное значение напряжения источника основного питания переменного тока частотой 50 Гц, В | 230 | 230 |
Рабочий диапазон питающего напряжения основного питания, В | 130 — 400 | 90 — 264 |
Максимальная потребляемая мощность от основного источника питания, ВА | 25 | 50 |
Диапазон рабочих температур, °С | от — 40 до + 65 | от — 40 до + 65 |
Рабочий диапазон питающего напряжения резервного питания, В | 9 — 27 | 9 — 27 |
Срок службы сменного источника питания, лет | 8 | 8 |
Количество держателей SIM-карт для GSM/GPRS/3G | до 2 (в зависимости от модификации) | 2 |
Интерфейсы для сбора данных со счетчиков | 2хRS-485, радиоканал 433 МГц, канал PLC. (в зависимости от модификации) | 1. RS-485 два канала – RS-485-1 (для исполнения RP01 отключен), RS-485-2; 2. Радиоканал (только для исполнений -RF01, -RP01, -RP05); 3. Канал PLC (только для исполнений -RP01, — RP05, -PL03, -PL04) |
Интерфейсы для чтения собранных (измеренных) УСПД данных, а также для конфигурирования УСПД | USB-device, GSM/GPRS/3G, Ethernet, RS485 (в зависимости от модификации) | WiFi, USB-device, GSM/GPRS/3G/4G, Ethernet, RS-485 (два канала) |
Интерфейсы для подключения носителей данных | микро-SD | микро-SD, USB-host |
Типы СЦИ, для которых обеспечивается сбор данных | все счетчики с цифровым интерфейсом производства АО «Энергомера», работающим по протоколам ГОСТ Р МЭК 61107, СЕ АО «Энергомера» (открытый протокол, доступен на данном сайте), DLMS / СПОДЭС (CE208, CE308)), и другим открытым протоколам | все счетчики с цифровым интерфейсом производства АО «Энергомера», работающим по протоколам ГОСТ Р МЭК 61107, СЕ АО «Энергомера» (открытый протокол, доступен на сайте производителя), МЭК 62056 (DLMS/COSEM 4*), СПОДЭС 4* и другим открытым протоколам |
Максимальное число каналов учета | до 4000 (в зависимости от модификации) | до 4000 (в зависимости от модификации) |
Число входных дискретных каналов | 1 | 2 |
Число выходных дискретных каналов | до 1 (в зависимости от модификации) | 2 |
Приемник сигналов точного времени позиционирования | Встроенный GPS/GLONASS (в зависимости от модификации) | Встроенный GPS/GLONASS (в зависимости от модификации) |
Предел допускаемой абсолютной погрешности при измерении текущего времени (системного времени) в нормальных условиях применения | ±3 с в сутки | ±3 с в сутки |
Время установления рабочего режима | не более 1,5 минут. | не более 1,5 минут. |
Степень защиты корпуса УСПД по ГОСТ 14254 | IP51 | IP54 |
Тип крепления корпуса | Конструкция УСПД обеспечивает возможность установки на монтажную направляющую ТН 35-7,5 или настенного монтажа и одностороннего обслуживания. | Конструкция УСПД обеспечивает возможность установки на монтажную направляющую ТН 35-7,5 или настенного монтажа и одностороннего обслуживания. |
Габаритные размеры (ДхШхВ), мм | 158 х 141,5 х 79,5 | 189 х 236 х 117 |
Радиомодем совмещенный 3473 (ранее 3172) предназначен для сбора и передачи информации по RADIO-каналу и по PLC-каналу в системах автоматического управления, а также сбора информации на среднем уровне в автоматизированных системах контроля и учета электрической энергии (АСКУЭ), построенных на базе приборов учета аппаратно-программной платформы SMP (Smart Metering Protocol).
Радиомодем совмещенный 3473 пришел на смену модемам 3172 (идентичен предыдущей модели — 3172 и PLC-модему «CCDI-0005», которые сняты с производства.
В АСКУЭ радиомодем применяется для построения сетей передачи данных. Радиомодем выполняет функции маршрутизатора и устанавливается между точками учета — счетчиками электроэнергии и специальным устройством сбора и передачи данных (УСПД), в том числе и сторонних производителей, не имеющих встроенного маршрутизатора-SMP.
Характеристики:
- Диапазон рабочих частот RF1: 433,05…434,79 МГц
- Диапазон рабочих частот RF2: 868,00…868,00 МГц
- Максимальная мощность излучаемого сигнала RF: 10 мВт
- Диапазон рабочих частот PLC: 95…148,5 кГц
- Максимальный уровень выходного сигнала PLC: 116 дб/мкВ
- Потребляемый ток: не более 15 мА
- Напряжение питания (номинальное): ~230 В
- Рабочий диапазон питающего напряжения: от ~187 до ~253 В (50 Гц)
- Встроенные интерфейсы для внешних устройств: RS-485, micro USB
- Диапазон рабочих температур: -40…+55 C
- Вес: не более 0.5 кг
- Размеры: 101х65х55 мм
Шкаф АСКУЭ «Энергомера – А» объединяют отдельные компоненты АСКУЭ (устройства сбора и передачи данных (далее – УСПД), преобразователи интерфейсов, источники питания, средства связи, дополнительные устройства и коммутационные элементы) в функционально законченные устройства. Состав шкафа может варьироваться и определяется техническим заданием на его проектирование и требованиями к системе АСКУЭ.
Типовые исполнения:
Шкаф АСКУЭ «Энергомера-А» B1.2G-640*400*205
Шкаф АСКУЭ «Энергомера-А» B1.2GG-640*400*205
Шкаф АСКУЭ «Энергомера-А» B1.1PRG-640*400*205
Шкаф АСКУЭ «Энергомера-А» B1.1PRGG-640*400*205
Шкаф АСКУЭ «Энергомера-А» B1.1PPRRG-640*400*205
Шкаф АСКУЭ «Энергомера-А» B1.1PPRRGG-640*400*205
Условные обозначения:
